DC 시스템 - 파워 센터

무정전전원 DC 시스템 - 파워 센터

본문

PC05 및 PC10은 안전한 작동에 대한 요구가 높은 산업용 개폐 장치, 제어 장비, 공정 제어 등에 DC 전압의 무정전 공급을 위한 완벽한 시스템입니다
컴팩트한 디자인, 내장 배터리 또는 배터리 스탠드 포함
출력 전력 유연성을 위한 플러그인 정류기 모듈
배터리, 정류기 및 배전 모니터링
상태 및 알람이 디스플레이에 뚜렷하게 표시됨
릴레이를 통한 원격 경보.
배터리 회로 테스트 및 배터리 대칭 모니터링을 통해 배터리 결함 조기 경고
Hot swap modules and high availability due to parallel operation
Dual redundant solutions by optional breakers and control for cross connection of two battery systems
Simple, reliable installation, factory-tested units

Specification

출력: 24-220VDC / 5-100ADC
입력: 1x230VAC, 3x400VAC, 3x440VAC, 45-65Hz
메시지 표시: 출력 전압, 출력 전류, 온도, 절연 저항, 알람 메시지
Alarms: Under voltage, over voltage, ground fault, charging fault, battery circuit fault, battery imbalance, battery temperature, rectifier fault and mains fault
Alarm output: Four programmable relays
Battery types: Lead or alkaline, valve-regulated or free-venting

첨부파일

Brochure_DC_GB.pdf (1.3M)
6회 다운로드 | DATE : 25-05-09 19:20

상세정보

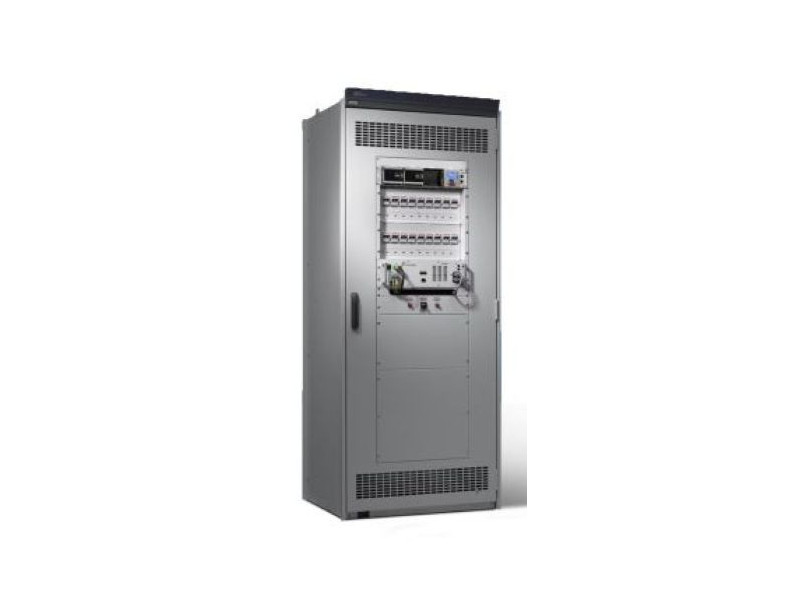

DC 시스템 – 파워 센터

Power Center는 매우 유연한 출력과 손쉬운 서비스를 위한 완전한 모듈식 시스템입니다. 정류기, 배터리, 배터리 퓨즈 박스, 배전반 및 모니터링 장치가 캐비닛에 장착되어 있습니다. 배터리는 캐비닛 옆에 있는 자체 랙에 넣을 수도 있습니다. 이 시스템은 기존 설비 요구 사항에 쉽게 적응할 수 있도록 모듈식 설계로 되어 있습니다

내장 배터리 또는 배터리 스탠드가 있는 컴팩트한 디자인. 배터리, 정류기 및 분배 모니터링. 상태 및 알람은 시스템 디스플레이에 뚜렷하게 표시되며, 쉽게 처리할 수 있도록 명확한 메뉴를 통해 설정하고, 프로그래밍 가능한 릴레이를 통해 원격 알람을 확인할 수 있습니다. 배터리 온도 모니터링, 플로트 전압 제어, 배터리 회로 테스트 및 배터리 대칭 모니터링을 통한 배터리 관리로 배터리 결함을 조기에 경고합니다.

출력 전력 유연성, 핫 스왑 모듈로 인한 손쉬운 서비스 및 병렬 작동으로 인한 고가용성을 위한 플러그인 정류기 모듈.

각 배전 모듈에는 최대 9개의 퓨즈가 있으며, 각 퓨즈에는 전면 패널 및 원격 경보에 표시가 있는 제로 전압 모니터링 기능이 장착될 수 있습니다.

옵션인 차단기와 두 배터리 시스템의 교차 연결을 위한 제어를 통한 이중 이중화 솔루션

DC 시스템 유형 PC05

PC05 시스템은 최소한의 공간을 차지하며 최대 4개의 정류기 모듈, 2개의 분배 모듈, 배터리, 퓨즈 보드, 배터리 및 모니터링 장치를 수용할 수 있습니다. 110VDC 시스템에는 최대 3x22A 정류기 모듈과 캐비닛에 최대 50Ah 배터리 시스템이 내장될 수 있습니다.
