제품소개

• 갈바닉 절연 200kW DC/DC 컨버터 모듈

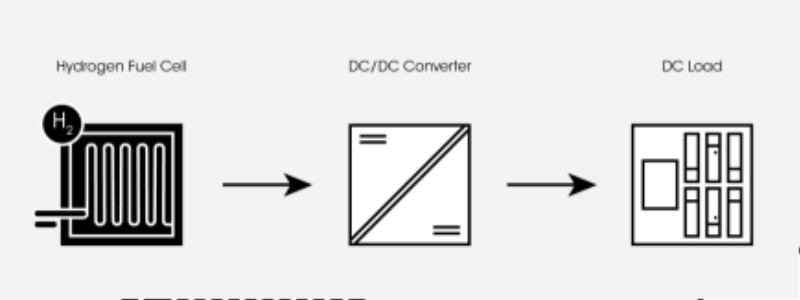

• 해양 및 육상 기반 연료 전지용 DCKraft™
• DCKraft는 컴팩트한 설계와 최고의 신뢰성으로 연료 전지의 출력을 극대화하고자 하는 고객을 위해 새롭게 개발된 솔루션입니다.
• DC/DC 컨버터(DCKraft)는 입력과 출력 사이에 갈바닉 절연이 있어 연료 전지를 위험한 전기 방해로부터 보호하고 안전하고 간단한 확장성을 생성합니다.
• 갈바닉 절연: 갈바닉 절연 컨버터는 주로 접지 결함에 대한 연료전지의 높은 민감도로 인해 연료전지의 원활한 통합에 중요한 역할을 합니다. 절연 DC/DC를 사용하여 연결된 DC버스에서 발생하는 접지 오류로부터 연료전지를 보호합니다. 갈바닉 절연은 보호 장벽 역할을 하여 입력 측과 출력 측 사이의 전류가 직접 흐르는 것을 방지합니다. 이러한 분리는 변압기 기반 기술을 사용하여 달성되며, 이 기술은 전력 전달을 허용하면서 전기 연결을 효과적으로 차단합니다.

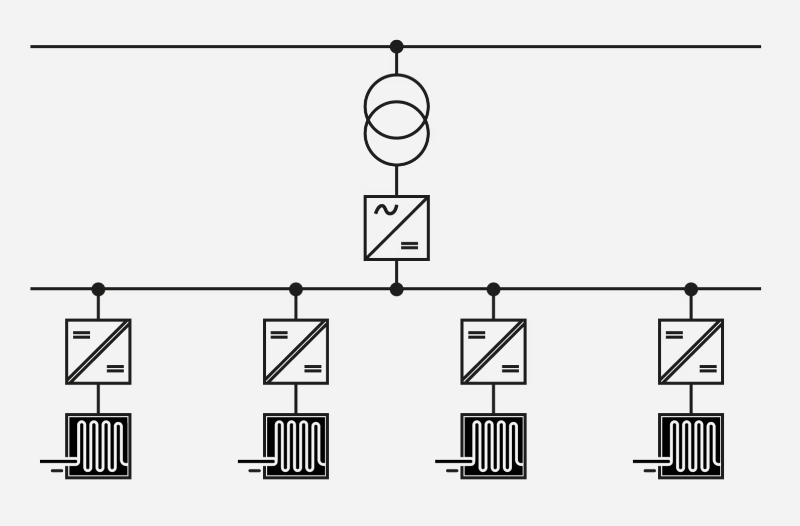

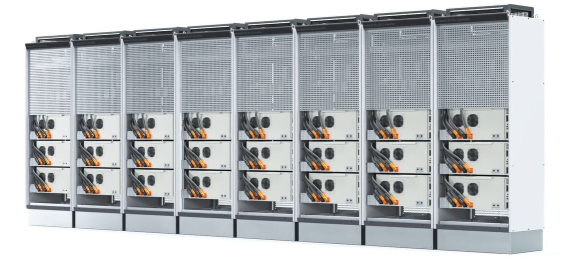

• 확장성: 200kW 모듈로 최대 10MW. 강력한 10MW까지 확장할 수 있습니다. 작든 큰 프로젝트를 계획하든 이 컨버터 모듈은 에너지 요구 사항을 효율적이고 안정적으로 충족할 수 있습니다.

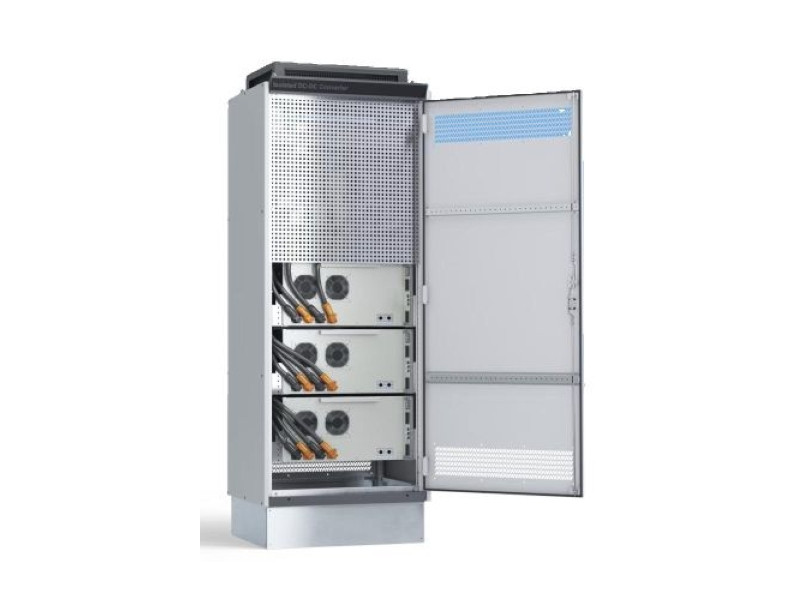

• 전력 밀도: 맞춤형 구성 요소를 사용하여 DCKraft는 모듈의 전력 밀도에 중점을 두고 설계되었을 뿐만 아니라 총 800kW의 젼력으로 최대 4개의 DCKraft를 하나의 캐비닛에 통합할 수 있는 기능도 제공합니다. 이는 크기와 무게 감소가 중요한 공간 제약이 있는 응용분야에서 특히 유리하며, 이는 항상 해양 맥락에서 중요한 문제입니다. 더 작은 공간에 더 많은 전력을 담음으로써 높은 출력 밀도는 더 작고 가벼운 시스템을 설계할 수 있게 하여 설치 감소로 이어집니다.
• 고효율: DCKraft 모듈은 SiC(Silicon Carbided) 기술의 최상위 라인을 사용하여 매우 높은 효율 >97%를 제공합니다. SiC의 주요 장점 중 하나는 전력 손실을 최소화하면서 더 높은 전압과 전류 밀도를 처리할 수 있다는 것입니다. 결과적으로 SiC 기반 전력 전자 시스템은 더 높은 효율성과 향상된 전체 성능을 제공할 수 있습니다. DCKraft는 일반적인 연료전지 곡선에 따라 작동 수준에서 최대 효율에 도달하기 위해 특정 연료 전지 브랜드에 맞게 최적화할 수 있습니다.

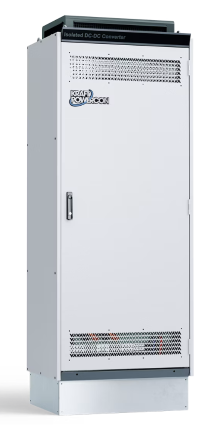

• 완전한 공장 테스트 완료: DCKraft는 DNV 승인 및 CE 마크와 함께 공장에서 테스트된 전원 모듈 또는 캐비닛에 통합된 상태로 제공됩니다.
• 연료 전지 적응 가능: 기존 연료 전지 모듈에 적용가능합니다.

Specification

• 입력 전압: 360-1200 VDC*
• 모듈 수: 최대 10MW까지 확장 가능
• 입력 전류 리플: <2% 피크-피크
• Efficiency: >97%
• Cooling method: Water
• Ambient temp: 5-45°C
• Power factor: >0.95 over entire operating range
• Elevation: <1000m above sea
• Output voltage: 600-1200 VDC*
• Output power: 200 kW/module, Parallel operation up to 10 MW
• Weight: 85 kg/module
• Output voltage ripple: <1% peak-peak
• Ingress protection: IP21, higher class optional
• External control via AnyBUS: CAN, Modbus TCP, EtherCat
• Standards and certifications: IEC/EN 60529, enclosure, IEC/EN 62477-1, electrical safety, IEC/EN 61000-6-2, EMC immunity, IEC/EN 61000-6-4, EMC emmissions, Marine certified

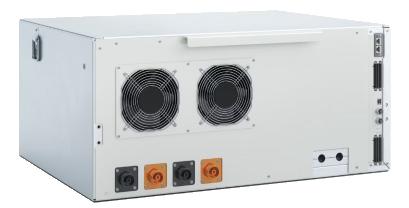

• Dimensions of one module: Width: 670 mm, Height: 310 mm, Depth: 500 mm
• Weight of one module: 100 kg
• * Different voltage rated modules used to cover entire range
