도금용 전원 공급 장치
고전류제품 도금용 전원 공급 장치
본문

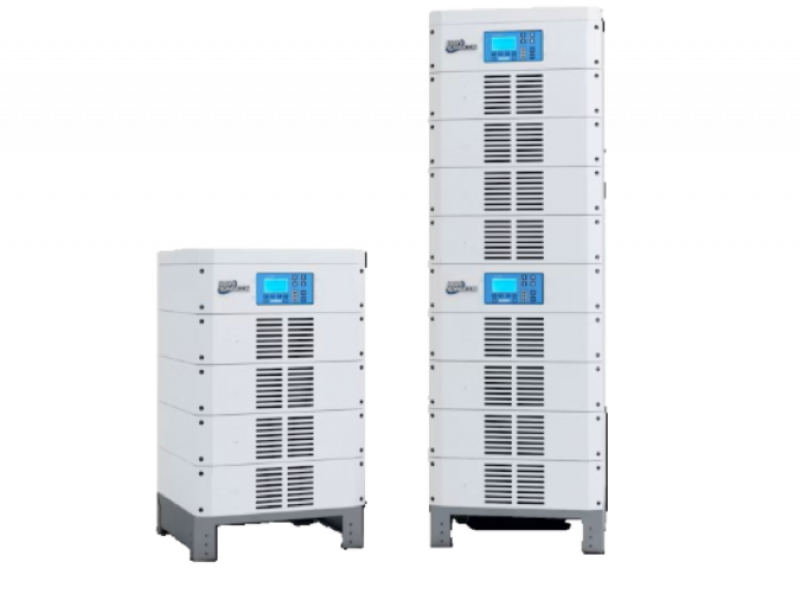

- FlexKraft - 전기 화학 공정에 프리미엄 전력을 공급하는 모듈식 스위치 모드 정류기.
- FlexKraft 도금용 전원 공급 장치를 통해 전기화학 공정에 전력을 공급해 보세요
- FlexKraft 도금용 전원 공급 장치를 통해 원활한 비즈니스 성장을 경험해 보세요. 유연한 설계와 확장 가능한 전원 출력 옵션을 통해 대규모 투자나 재설계 없이도 비즈니스 성장 속도에 맞춰 전원 공급을 늘릴 수 있습니다.
- 보다 높은 전류(30kA)와 전압(120V DC) 가능
- 전류와 전압의 독립적인 설정
- 높은 정확도
- Polarity reversal 옵션
- 낮은 리플
- 듀얼 모드
Specification
- 공급 전압: 380 – 480 VAC ± 10%, 50 – 60 Hz, 3상 / 220 VAC ± 10%, 50 – 60 Hz, 3상 (모듈 당 최대 2×7 VDC / 300A)
- EMC 적합성: EN 61000-6-4, Emissions, 및 EN 61000-6-2, Immunity에 따름
- LVD 적합성: EN 50178에 따름
- 보호 등급: IP 32 (팬 제외)
- 역률: 정격 부하 시 ≥ 0.93
- 효율: 정격 출력 시 0.9
- 주위 온도: 최대 40˚C, 50˚C 이하에서 감소된 정격 작동
- 냉각: 강제 공냉, 수냉
- 습도: 최대 95% RH, 비응축
- 제어 정밀도: 전압/전류 < ± 1%
- DC 리플 (ripple): 전체 레귤레이션 범위의 정전류 모드에서 ≈정격 출력 전류의 1%
- 조정 범위: 정전압 또는 전류 0–100%에서 무단(stepless)
- 충격 계수 (Duty ratio): 정격 부하 시 1000 m 이하 고도에서 연속 작동하도록 설계됨
- 안전 장치: 과전류, 과전압, 과열, 단락 회로, 개회로, 모듈 고장
첨부파일
-
Flexkraft_AIR_ko_KR_Low_Res.pdf (759.5K)
5회 다운로드 | DATE : 25-02-18 18:29
상세정보
FlexKraft 도금용 정류기를 활용하면 전원 공급을 최적화하는 동시에 비용을 절감할 수 있습니다.
주요 기능은 다음과 같습니다:
표준화 및 모듈식 설계
- 최적화된 구성이 가능하여 공간을 절약할 수 있으며, 필요한 경우 전력량을 업그레이드할 수 있습니다.
- 예비 시스템 사용이 용이합니다. 모듈에 장애가 발생한 경우에도 더 적은 출력으로 작업을 계속할 수 있습니다.
- 하나의 주요 예비 부품/전원 모듈을 크기와 제조 연도에 관계없이 전체 정류기에 사용할 수 있어, 서비스/수리가 간단합니다
- 예비 부품을 최적화하고 재고 필요성과 비용을 줄일 수 있습니다.
듀얼 출력
- 1개의 정류기가 2개처럼 작동할 수 있어, 설치 공간을 줄이고 투자 비용의 최대 15%까지 절약할 수 있습니다.
제어 시스템
- 정류기의 전압과 전류를 별도로 설정할 수 있어, 제한 없이 CV 및 CC 모드에서 모두 실행할 수 있습니다. 이를 통해, 제어된 전류에서 전압 제한이 필요한 경우 가장 높은 값으로 전기도금 프로세스를 완벽히 제어할 수 있습니다.
작동 조건
- FlexKraft는 최대 40°C의 주변 온도에서 장시간 최대 출력으로 작동할 수 있으며, 최대 50°C까지 감소된 정격으로 작동이 가능합니다. 즉, 높은 안정성을 제공합니다.
SMPS FlexKraft 정류기는 공냉식 및 수냉식(CoolKraft 수냉식 솔루션) 옵션을 모두 제공합니다.
아래 표에서 지원되는 전류 및 전압 값과 해당 정류기의 높이 및 무게를 확인하실 수 있습니다.
| 출력 전압 | 전력 모듈 수 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.5 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
| 0–12V | 출력 DC 전류 | 300A | 600A | 1200A | 1800A | 2400A | 3000A | 3600A | 4200A | 4800A | 5400A | 6000A |
| 0–15V | 250A | 500A | 1000A | 1500A | 2000A | 2500A | 3000A | 3500A | 4000A | 4500A | 5000A | |
| 0–20V | 200A | 400A | 800A | 1200A | 1600A | 2000A | 2400A | 2800A | 3200A | 3600A | 4000A | |
| 0–24V | – | 300A | 600A | 900A | 1200A | 1500A | 1800A | 2100A | 2400A | 2700A | 3000A | |
| 0–30V | – | 250A | 500A | 750A | 1000A | 1250A | 1500A | 1750A | 2000A | 2250A | 2500A | |
| 0–36V | – | – | – | 600A | – | – | 1200A | – | – | 1800A | – | |
| 0–40V | – | 200A | 400A | 600A | 800A | 1000A | 1200A | 1400A | 1600A | 1800A | 2000A | |
| 0–45V | – | – | – | 500A | – | – | 1000A | – | – | 1500A | – | |
| 0–48V | – | – | 300A | – | 600A | – | 900A | – | 1200A | – | 1500A | |
| 0–60V | – | – | 250A | 400A | 500A | 600A | 750A/ 800A |
– | 1000A | 1200A | 1250A | |
| 0–72V | – | – | – | 300A | – | – | 600A | – | – | 900A | – | |
| 0–75V | – | – | – | – | – | 500A | – | – | – | – | 1000A | |
| 0–80V | – | – | 200A | – | 400A | – | 600A | – | 800A | – | 1000A | |
| 0–84V | – | – | – | – | – | – | – | 600A | – | – | – | |
| 0–90V | – | – | – | 250A | – | – | 500A | – | – | 750A | – | |
| 0–96V | – | – | – | – | 300A | – | – | – | 600A | – | – | |
| 0–100V | – | – | – | – | – | 400A | – | – | – | – | 800A | |
| 0–105V | – | – | – | – | – | – | – | 500A | – | – | – | |
| 0–108V | – | – | – | – | – | – | – | – | – | 600A | – | |
| 0–120V | – | – | – | 200A | 250A | 300A | 400A | – | 500A | 600A | 600A | |
| 높이* | 450 mm | 450 mm | 590 mm | 730 mm | 870 mm | 1010 mm | 1150 mm | 1290 mm | 1570 mm | 1710 mm | 1850 mm | |
| 무게* | 42 kg | 49 kg | 76 kg | 102 kg | 133 kg | 160 kg | 188 kg | 220 kg | 251 kg | 286 kg | 315 kg | |
* 60V 이상 전압 또는 6000A 이상 전류 제품이 필요하신 경우 KraftPowercon으로 문의하세요.
** 빨간색 ‘D’ 기호는 정류기가 최대 전류가 절반으로 줄어든 이중 출력을 제공할 수 있음을 의미합니다.
